Mitsubishi servo pogoni in frekvenčni pretvorniki imajo vgrajeno PROFINET komunikacijo!
Kaj to pomeni?
Uporabnikom SIEMENS krmilnikov nudimo pripravljene funkcijske bloke in primere PROFINET komunikacije, kar minimizira čas zagona aplikacije. Kupcem frekvenčnih pretvornikov (A800/D800/E800) in servo pogonov (MR-J4; ter MR-J5/MR-JET v bližnji prihodnosti) je tako na voljo plug-and-play rešitev za nadzor pogonskih aplikacij preko SIEMENS S7-1200/1500.
V nadaljevanju preberite o možnostih za nadzor kompaktnih frekvenčnih pretvornikov E800/D800 Mitsubishi Electric preko Siemens S7-1200/1500 krmilnikov.

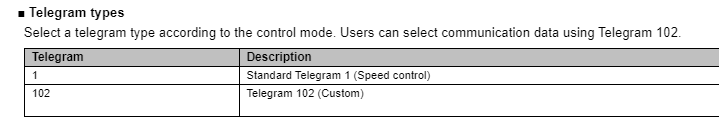

Osnovne karakteristike - podpora za:
- Telegram 102 z že pripravljenimi funkcijskimi bloki
- Telegram 1 z uporabo standardnih Siemens funkcij (DriveLib ali Technology Objects)
Načini upravljanja pretvornika - podpora za:
- Hitrostni način
- Navorni način
- Način pozicioniranja
1. Hitrostni način (Profidrive) - 3 možnosti

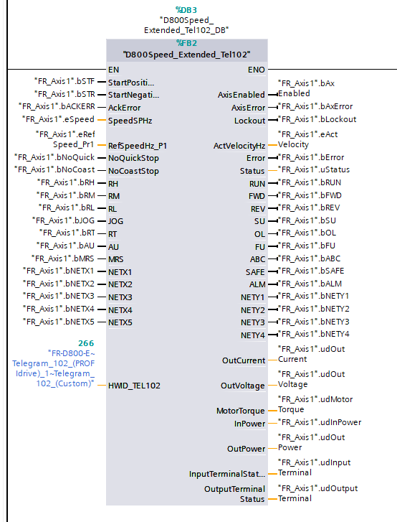

Uporabniški funkcijski blok (Telegram 102):
- Dovolj za 90% aplikacij
- Fleksibilni parametri
- Slabost - ni Siemens funkcijski blok
- Ta možnost nudi zelo enostavno uporabo in visoko prilagodljivost
Hitrostni način (Profidrive)

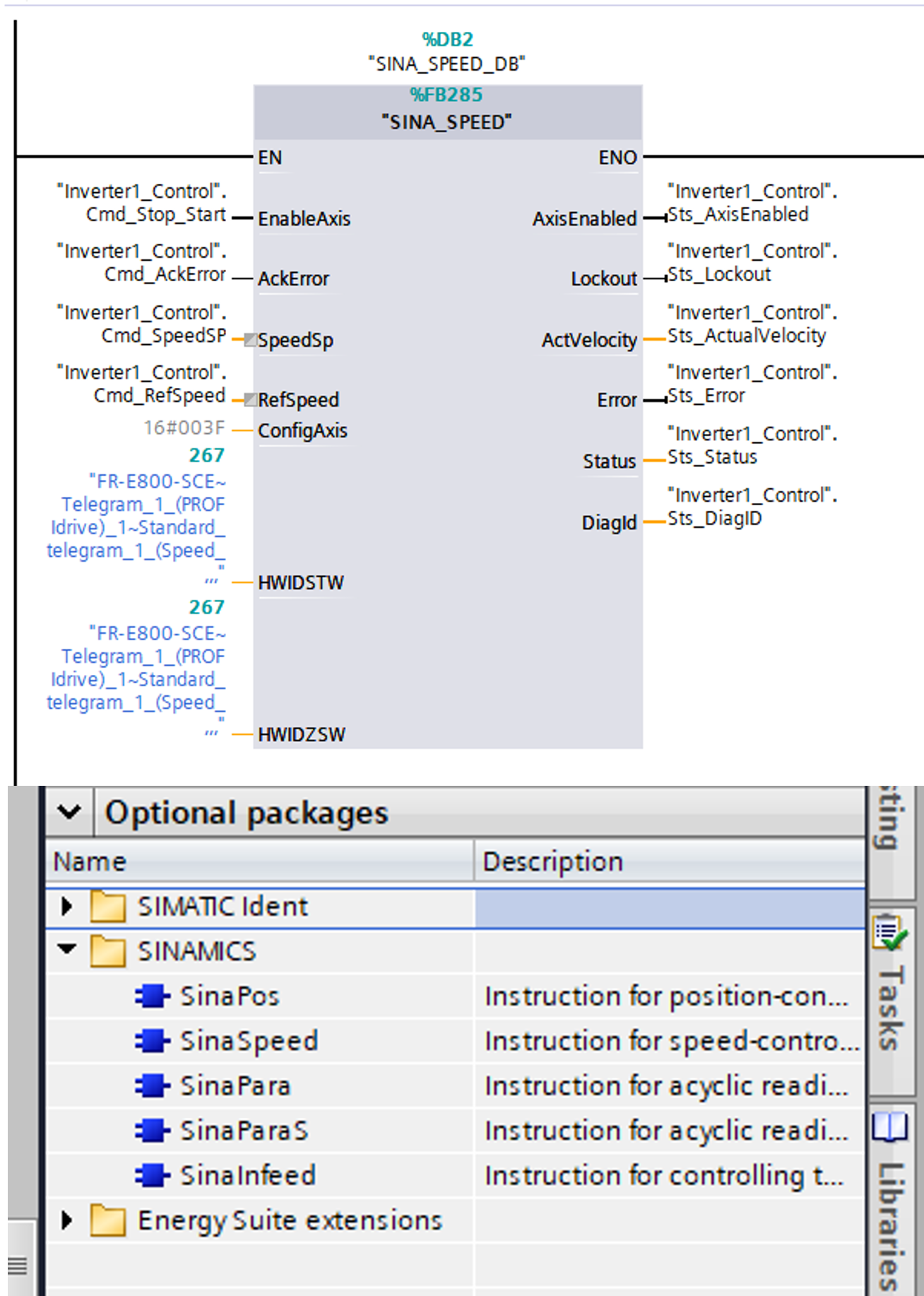

SINA Speed (Telegram 1):
- Siemens standard
- DriveLib
- Smer s predznakom
- Slabost - le nadzor hitrosti; je kompleksnejši
- Ta možnost nudi "srednjo" enostavno uporabo in omejeno prilagodljivost

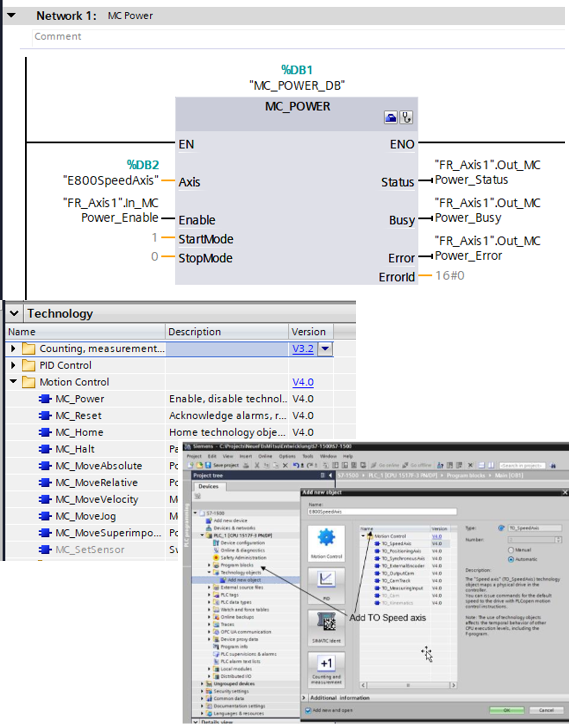

Technology objects (Telegram 1):
- Za S7-1500
- Podpora za dinamične profile, napredni Motion nadzor ter podporo za več osi in diagnostiko
- Ta možnost nudi zelo enostavno uporabo in visoko prilagodljivost
Hitrostni način (Profidrive) - monitoriranje vrednosti in parametriranje

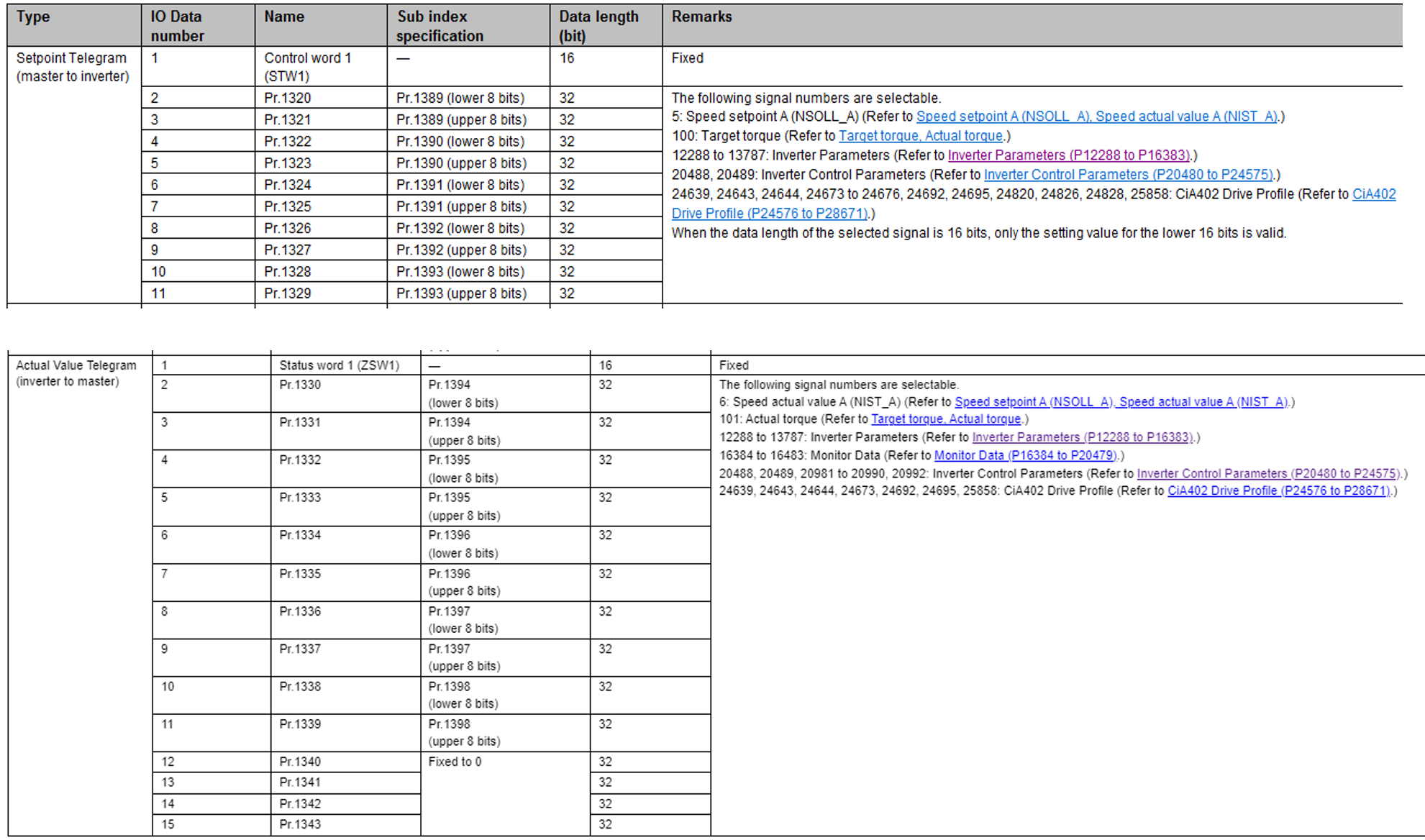

Ciklična komunikacija (Telegram 102):
- Dodatni podatki med krmilnikom in frekvenčnikom
- Enostavna uporaba in enostavno dodajanje parametrov
- Omogoča 11 vhodnih (ukazi v FR) in 15 izhodnih veličin (statusi iz FR)
- Dovolj za večino aplikacij
Aciklična komunikacija (Telegram 1):
- Omogoča dostop do vseh parametrov
- Slabost - potrebna sekvenca

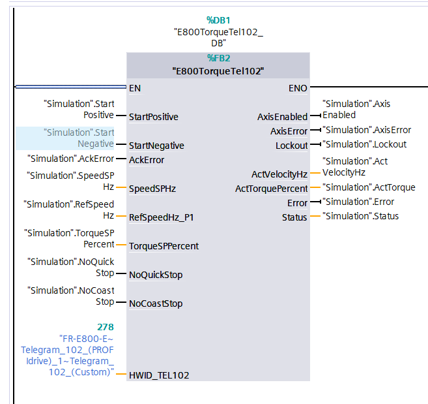

2. Navorni način upravljanja
Uporabniški funkcijski blok (Telegram 102):
- Dovolj za 90% aplikacij
- Enostavna uporaba, visoka prilagodljivost in fleksibilni parametri
- Slabost - ni Siemens funkcijski blok
3. Pozicionirni način upravljanja - 2 možnosti

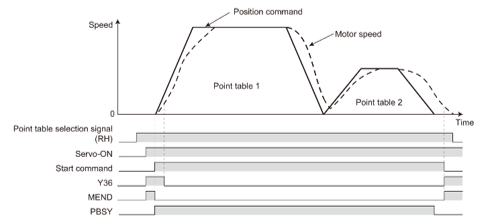

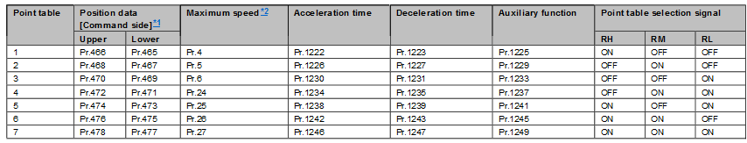

Pozicionirna tabela - Point-to-point:
- 7 različnih točk
- Točke se vnaša preko parametrov frekvenčnega pretvornika ali preko komunikacije
- Fleksibilen vnos pozicij
3. Pozicionirni način upravljanja

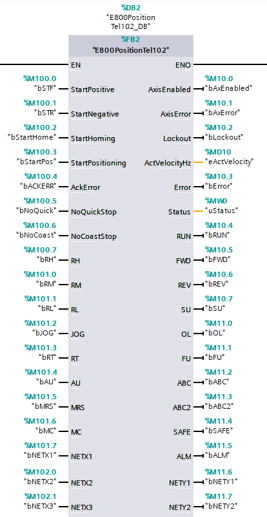

Funkcijski blok z direktnim vpisom pozicije (Telegram 1):
- Vpis poljubne pozicije
- Že vključen HPR

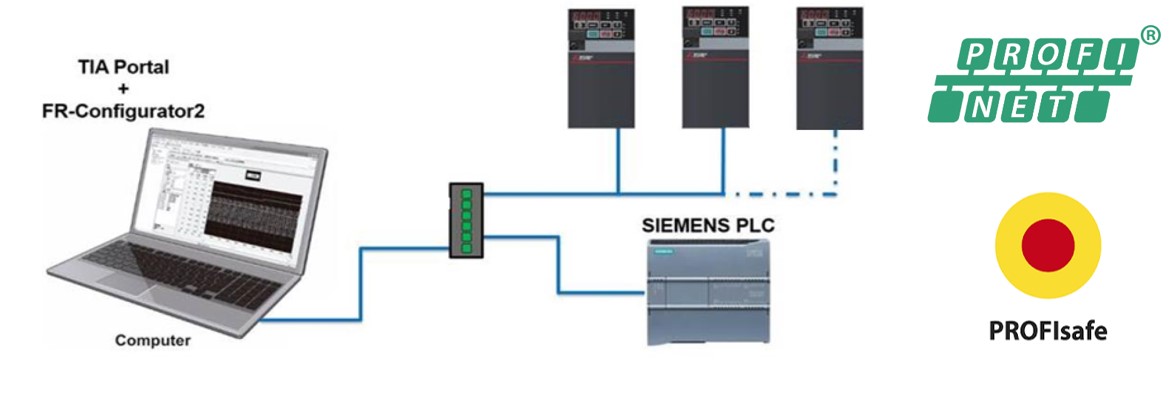

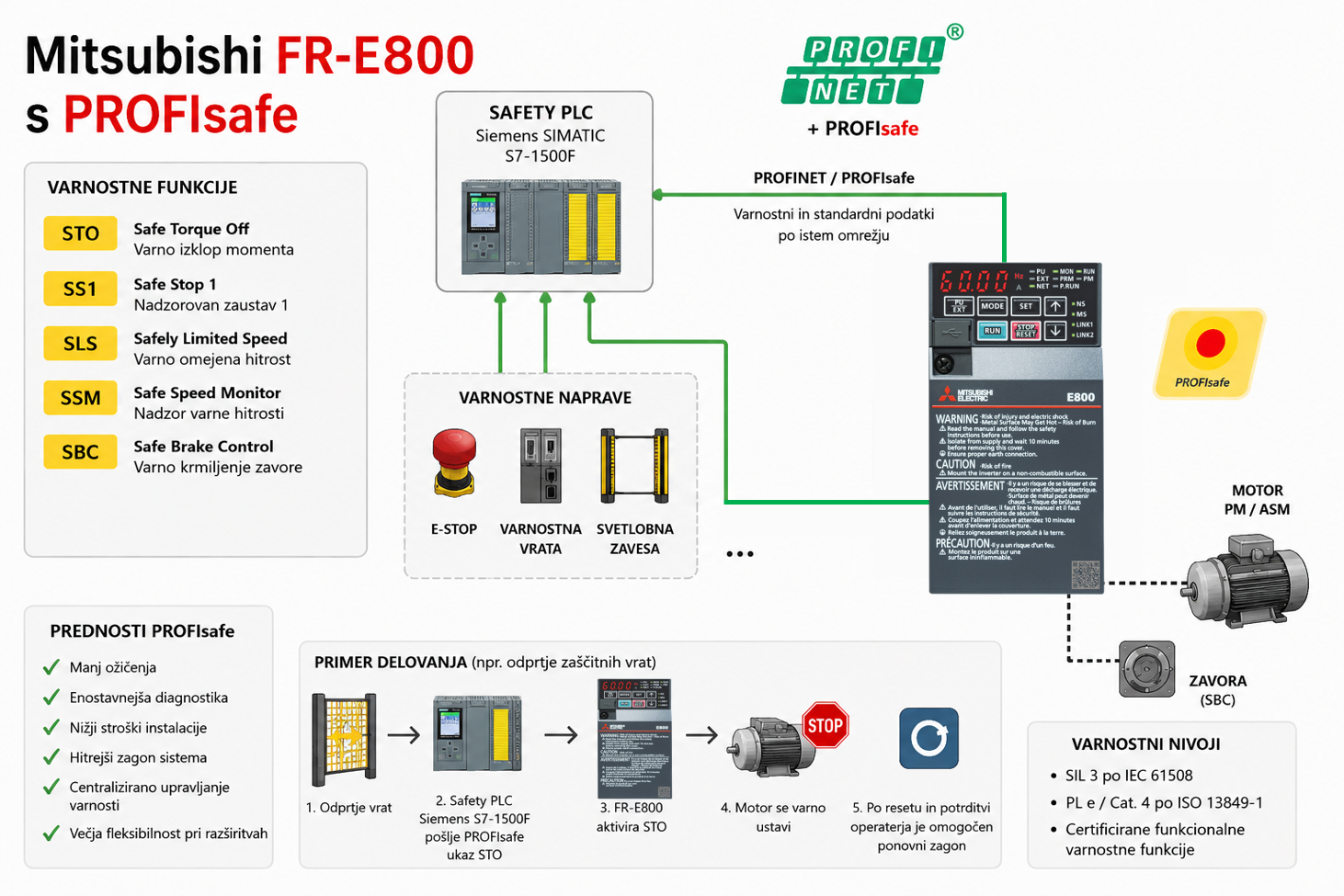

Vzpostavljanje PROFIsafe komunikacije
Ali potrebujete pomoč pri vzpostavljanju PROFINET komunikacije? Vedno smo Vam na voljo za kratko WEBINAR delavnico. Kontaktirajte nas preko info@rbt-technologies.si!

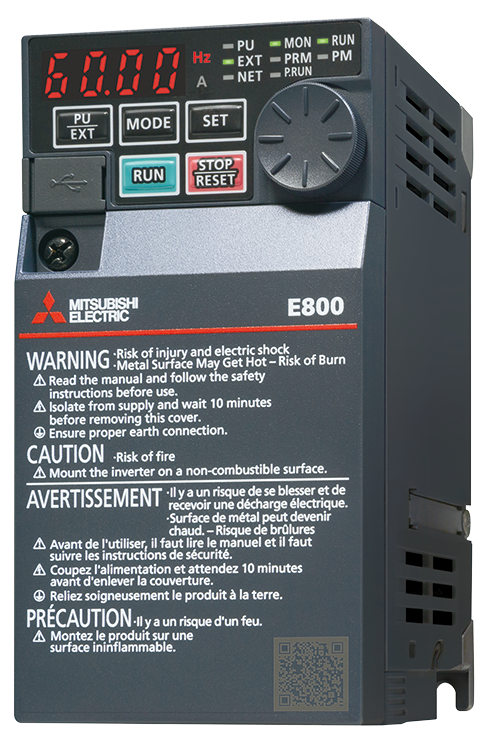

Ponudba Mitsubishi frekvenčnih pretvornikov s podporo za PROFINET:
